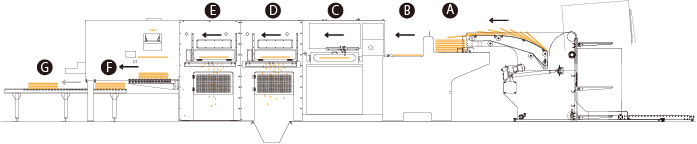

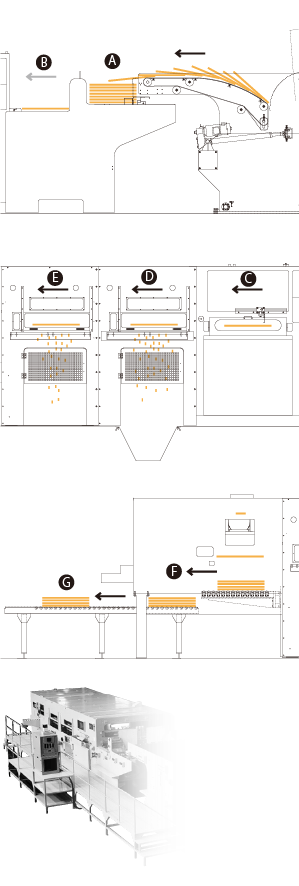

強力なサクションブロワーによって吸引し、独自の形状をした「送りコロ」でフィードロールまで反りのあるシートも確実に搬送します。

フィードロールを通過したシートを見当まで搬送します。
見当には前見当と横見当があり、前見当はシートの前後方向を、横見当は幅方向を合わせます。印刷シートなどの抜き位置調整はこの両見当で調整します。又、光電センサーによる見当不良を検出しています。

木型固定用チェスを使用していません。抜型を直接固定する方法で一切工具が必要ありません。又、プレスユニットには高級鋳物を使用しており耐久性に優れており、熱膨張による形状変化や抜きムラも最小限に抑えます。

最大の特徴でもある落丁方式です。通常、製品寸法とほぼ同じ大きさの落丁木型を製作しますが、ここでは必要最低限の落丁木型をセットします。しかも雄木型のみです。雌木型の代わりになる受け板を装置に組み込んでおり、その位置を移動することができ、さまざまな製品の屑落丁にも対応しています。

ここではバイブレーションベルトにて屑落丁を行いますので、木型などを製作する必要がありません。製品によっては内部や周りの屑落丁もバイブレーションユニットのみで可能です。雄落丁木型の製作も必要ない場合があります。バイブレーションベルトの強弱調整も可能です。

切り離しを行う為の製品形状に合ったハンマー木型を機械内部に入る事がなく簡単にセットできます。グリッパーマージンは自動的に100mm程度にカットされ機外に排出されます。

打抜き、屑落丁をした製品を予め設定してある枚数で機外へ搬送します。ここで製品に不具合がある場合は給紙停止の操作を行う事ができ、ロスシートを削除せきます。
